Kapitel 4: Shunt-Widerstände

Verständnis von Shunt-Widerständen: Wesentliche Komponenten zur Strommessung



1. Was ist ein Shunt-Widerstand?

Ein Shunt-Widerstand ist ein Bauteil mit sehr geringem Widerstand, das in Stromkreisen zur Strommessung verwendet wird. Der Begriff „Shunt“ bedeutet „ableiten“ oder „aufteilen“ und beschreibt seine Funktion, den Stromfluss zu teilen. Shunt-Widerstände werden hauptsächlich zur Stromerfassung und zum Überlastschutz eingesetzt.

RMS Shunt-Widerstände

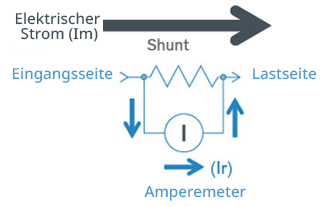

2. Funktionsprinzip von Shunt-Widerständen

Shunt-Widerstände arbeiten auf Grundlage des Ohm’schen Gesetzes, das folgendermaßen lautet:


V=I×R

 • V: Spannung über dem Widerstand

 • I: Strom, der durch den Stromkreis fließt

 • R: Widerstand des Shunt-Widerstands

Durch Anwendung des Ohm’schen Gesetzes ermöglichen Shunt-Widerstände eine präzise Strommessung. Wenn Strom durch den Shunt-Widerstand fließt, entsteht ein kleiner Spannungsabfall, der zur Berechnung des Stroms verwendet werden kann. Diese Widerstände sind für die genaue Erfassung kleinster Spannungsabfälle optimiert, die durch den Stromfluss entstehen.




Funktionsweise:

 1. Stromfluss: Wenn Strom durch den Shunt-Widerstand fließt, entsteht ein kleiner, proportionaler Spannungsabfall.

 2. Spannungserfassung: Sensoren oder Messgeräte erfassen diesen Spannungsabfall. Aufgrund seiner geringen Größe sind hochpräzise Instrumente erforderlich.

 3. Stromberechnung: Unter Verwendung des gemessenen Spannungswertes und des Widerstandswertes wird der Strom gemäß dem Ohm’schen Gesetz berechnet.



3. Funktionen von Shunt-Widerständen

1. Current Measurement: Indirekte Messung des Stroms im Stromkreis.

2. Überlastschutz: Erkennt übermäßigen Strom zur Sicherung des Stromkreises.

3. Energiemanagement: Wird in Batteriemonitoring, Motorsteuerungen und weiteren Anwendungen zur Energieverwaltung eingesetzt.




4. Arten von Shunt-Widerständen



1. Metall-Shunt-Widerstände:

 - Hohe Präzision mit geringem Temperaturkoeffizienten.

 - Geeignet für Hochstrom- und Niedrigwiderstandsanwendungen.

2. Dünnschicht-Shunt-Widerstände:

 - Gefertigt mittels Dünnschichttechnologie, für kleine Ströme ausgelegt.

 - Kompakt und sehr präzise, ideal für elektronische Geräte.

3. Drahtgewickelte Shunt-Widerstände:

 - Langlebig, mit hervorragender thermischer Stabilität und Überlastbeständigkeit.

 - Geeignet für anspruchsvolle Umgebungen.



5. Anwendungen von Shunt-Widerständen


1. Photovoltaikanlagen

 - Misst die von Solarmodulen erzeugte Energie.

 - Funktionsweise: Misst den Strom aus dem Solarpanel zur Berechnung der Leistung und zur Überwachung der Effizienz.

2. Industrielle Motorsteuerungen

 - Erkennt den Strom in Motorkreisen und gewährleistet einen sicheren Betrieb.

 - Funktionsweise: Misst den Motorstrom zur Rückkopplungssteuerung und verhindert Überstromschäden.

3. Ladesysteme für Elektrofahrzeuge

 - Überwacht den Strom, der an EV-Batterien geliefert wird.

 - Funktionsweise: Gewährleistet sicheres und effizientes Laden durch Erkennung des Ladestroms.

4. Smart-Home-Systeme

 - Erfasst den Energieverbrauch im Haushalt in Echtzeit.

 - Funktionsweise: Überwacht den Strom in der Hauptleitung zur Analyse von Verbrauchsmustern.



6. Rolle der Shunt-Widerstände in Solarsystemen
Ein Solarsystem überträgt die von den Solarmodulen erzeugte Energie an den Wechselrichter und das Batteriemanagementsystem (BMS). Zur Optimierung der Systemleistung und Sicherung der Betriebssicherheit ist es entscheidend, den Stromfluss zwischen den Solarmodulen, der Batterie und der Last präzise zu messen.

1) Funktionsprinzip:

1. Strommessung:

 - In Reihe in den Stromkreis geschaltet.

 - Misst den kleinen Spannungsabfall, der durch den Stromfluss verursacht wird.

2. Datenübertragung:

 - Der Spannungsabfall wird in ein analoges oder digitales Signal zur Überwachung umgewandelt.


2) Hauptfunktionen:

1. Stromüberwachung:

Überwacht den Ausgangsstrom der Solarmodule zur Bewertung der Effizienz.

2. Batteriemanagementsystem (BMS):

 - Steuert den Lade- und Entladevorgang der Batterie.

 - Verhindert Überladung und Tiefentladung.

 - Berechnet den Ladezustand (State of Charge, SOC).

3. Optimierung des Wechselrichters:

 - Hält eine konstante Ausgangsleistung basierend auf den Daten des Shunt-Widerstands.

 - Ermöglicht Maximum Power Point Tracking (MPPT).

4. Systemschutz:

- Erkennt Überstrom und verhindert Schäden durch das Auslösen von Schutzschaltern.


Shunt-Widerstände spielen eine entscheidende Rolle bei der präzisen Strommessung, dem Systemschutz und dem effizienten Energiemanagement. Sie werden in Solarsystemen, Elektrofahrzeugen und Motoranwendungen weit verbreitet eingesetzt und gewährleisten Zuverlässigkeit, Sicherheit und optimale Energieausnutzung.
