Kapitel 5: Zementwiderstände
Ein kostengünstiger Widerstand mit hervorragenden Isoliereigenschaften
1. Was ist ein Zementwiderstand?
Ein Zementwiderstand ist eine Art Leistungswiderstand, bei dem das Widerstandselement in einem keramischen (zementartigen) Gehäuse eingeschlossen ist. Dieses Design verbessert sowohl die Wärmebeständigkeit als auch die elektrische Isolierung. Einfach ausgedrückt wird der Widerstand in ein Keramikgehäuse eingegossen, um ihn vor Umwelteinflüssen wie Temperatur und Feuchtigkeit zu schützen.
Beispielsweise verhindern Zementwiderstände in Mikrowellenöfen, dass interne Schaltungen überhitzen.
RMS-Zementwiderstände
|

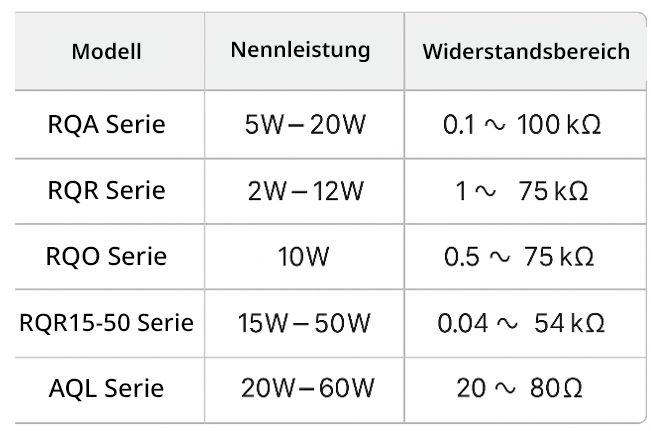

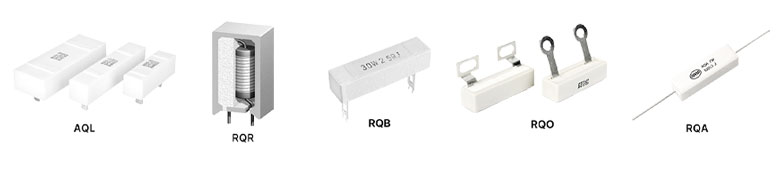

2. Arten von Zementwiderständen
*AQL-Serie
• Zertifiziert nach AEC-Q200, dem Zuverlässigkeitsstandard der Automobilindustrie
• Wird als Einschaltstrombegrenzungswiderstand in EV-, HEV- und PHEV-Leistungsrelaisbaugruppen (PRA) verwendet

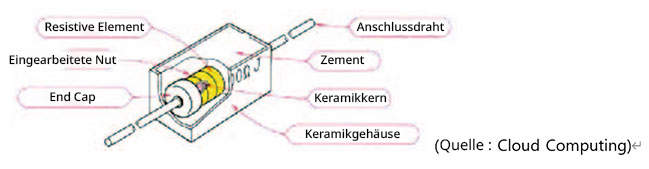

3. Interne Struktur eines Zementwiderstands
1) Anschlussdraht • Verbindet den Widerstand über Endkappen mit der externen Schaltung • Leitet den Strom ein und aus dem Widerstand • Besteht typischerweise aus verzinntem Kupfer für hervorragende Leitfähigkeit 2) Zementverguss • Dient als wärmeleitender Isolator • Umschließt und schützt die internen Komponenten vor Feuchtigkeit und mechanischen Stößen 3) Keramikgehäuse • Umschließt die gesamte Baugruppe • Bietet thermische Isolierung und mechanische Festigkeit • Hält hohen Temperaturen stand 4) Keramikstab • Dient als Kern zum Aufwickeln des Widerstandsdrahts oder für die Filmbeschichtung • Besteht aus Keramik oder Glasfaser für Wärmebeständigkeit und elektrische Isolierung 5) Widerstandselement • Der Teil, der tatsächlich den elektrischen Strom begrenzt • Wandelt elektrische Energie in Wärme um • Häufig als Drahtwiderstand oder Metalloxidwiderstand (MOR) ausgeführt 6) Endkappe • eitfähige Komponente, die das Widerstandselement mit dem Anschlussdraht verbindet • Sorgt für strukturelle Integrität und elektrischen Kontakt • Gewährleistet mechanische und elektrische Stabilität an beiden Enden |
Zementwiderstände sind mechanisch robust und widerstehen rauen Umgebungsbedingungen wie Feuchtigkeit, Staub und Chemikalien.
• Der Zementverguss absorbiert mechanische Stöße
• Gewährleistet stabilen Betrieb auch unter extremen Bedingungen
2) Überlegene Isolierung
Diese Widerstände bieten eine hervorragende elektrische Isolierung und sind daher ideal für Hochspannungsanwendungen geeignet. • Verhindern elektrische Leckströme und reduzieren das Risiko eines Stromschlags • Erhöhen die Sicherheit in empfindlichen Schaltungen |
Zementwiderstände sind unverzichtbar in sicherheitskritischen Anwendungen. Ihre thermische und mechanische Stabilität gewährleistet langfristige Zuverlässigkeit und Schutz der Schaltung.
Industrielle Systeme arbeiten oft mit hohen Spannungen und Strömen. Zementwiderstände sind in solchen Umgebungen entscheidend, um: • Den Stromfluss zu begrenzen • Überhitzung und Überstromschäden zu verhindern Drahtgewickelte Zementwiderstände bieten: • Kompakte Bauform • Hervorragende Überlasttoleranz • Hohe mechanische Festigkeit (MOR) • EMI-Unterdrückung und stabile Frequenzcharakteristik |
1) Thermische Stabilität
Fähig, in Hochtemperaturumgebungen zu arbeiten, indem Wärme effizient abgeführt und empfindliche Komponenten geschützt werden.
2) Lange Lebensdauer
6. Funktionsweise von Zementwiderständen
Zementwiderstände wandeln elektrische Energie in Wärme um, wenn Strom durch das Widerstandselement fließt. • Das Keramikgehäuse leitet diese Wärme effizient ab • Verhindert Überhitzung und ermöglicht stabile Stromregelung unter Hochleistungsbedingungen |
Zusammenfassend sind Zementwiderstände unverzichtbare Komponenten für die Industrieelektronik. Ihre Fähigkeit, unter hoher thermischer und elektrischer Belastung zuverlässig zu arbeiten, macht sie ideal für anspruchsvolle Anwendungen. Sie schützen sowohl die Geräte als auch den Benutzer – und sind somit ein wesentlicher Bestandteil moderner elektronischer Systeme.
