Capítulo 1: Conocimientos Básicos sobre Resistencias
La Magia de las Resistencias: El Arma Secreta para Controlar el Flujo EléctricoLos dispositivos de precisión utilizan resistencias con ±1 % o ±0,1 %.
Las resistencias son uno de los componentes más comunes utilizados en los dispositivos electrónicos. A medida que estos dispositivos se han vuelto más precisos, eficientes en energía y compactos, las resistencias han evolucionado para mejorar su funcionalidad. Han surgido innovaciones como las resistencias de lámina metálica de ultra precisión y los productos miniatura tipo chip, como el tamaño 1005 (1/12 W, 1/16 W).
Propiedades requeridas de los materiales de las resistencias
• Capacidad para ofrecer una amplia gama de valores de resistencia • Estabilidad frente a los cambios de temperatura • Mínimos efectos de envejecimiento • Estabilidad física y química • Buena maquinabilidad • Resistencia mecánica adecuada • Baja fuerza electromotriz térmica con terminales de cobre • Rentabilidad |
1. Ley de Ohm: La Regla de Oro de las Resistencias
Las resistencias controlan el flujo de corriente en un circuito eléctrico, evitando un exceso de corriente. La Ley de Ohm describe la relación entre corriente, voltaje y resistencia.
Fórmula de la Ley de Ohm: V=IxR • V: Voltaje • I: Corriente • R: Resistencia |
Por ejemplo, cuando el voltaje es constante, una mayor resistencia reduce el flujo de corriente. Esto ayuda a proteger los dispositivos electrónicos de daños por sobrecorriente.
2. Tipos y características de las resistencias
Las resistencias varían en forma y tamaño, y su funcionamiento depende del valor de resistencia medido en ohmios (Ω). Los dos tipos más comunes son las resistencias fijas y las resistencias variables.
Fuente: Ariat Technology |
▶ Resistencias Fijas
• Características: REl valor de resistencia es constante y no cambia con las condiciones externas. • Aplicaciones: Se utilizan para limitar la corriente o dividir el voltaje. |
▶ Resistencias Variables
• Características: El valor de resistencia se puede ajustar mediante un deslizador o una perilla. • Aplicaciones: Control de brillo (iluminación), control de volumen (altavoces), control de velocidad de motores, etc. |
Las resistencias se dividen en fijas y variables, y además se clasifican según el material: a base de carbono y a base de metal.
3. Clasificación por material
El material de una resistencia determina su rendimiento y aplicación. Las clasificaciones más comunes son resistencias de carbono y resistencias metálicas.
▶ Resistencias de Carbono
Fabricadas principalmente con carbono, son económicas y ampliamente utilizadas.
• Características: - Económicas y adecuadas para producción en masa - Sensibles a los cambios de temperatura, no aptas para entornos de alta precisión • Aplicaciones: Electrónica de consumo, circuitos simples |
▶ Resistencias Metálicas
Fabricadas con película metálica o de óxido metálico, ofrecen mayor precisión y estabilidad.
• Características: - Alta resistencia a las variaciones de temperatura y estabilidad a largo plazo - Alta precisión, adecuadas para circuitos de precisión • Aplicaciones: Equipos médicos, instrumentos de medición, electrónica de precisión |
4. Valor de Resistencia
El valor de resistencia indica cuánto limita una resistencia el flujo de corriente, y se mide en ohmios (Ω).
• Mayor resistencia: Menor flujo de corriente. - Ejemplo: Una manguera más estrecha deja pasar menos agua, al igual que una mayor resistencia reduce la corriente. • Menor resistencia: Mayor flujo de corriente. - Ejemplo: Una manguera más ancha deja pasar más agua, igual que una resistencia menor permite mayor corriente. |
Nota: 1,000 Ω = 1 kΩ (kilohmio), 1,000 kΩ = 1 MΩ (megohmio).
5. Potencia Nominal
a potencia nominal es la máxima potencia (calor) que una resistencia puede soportar, medida en vatios (W).
Las resistencias generan calor cuando fluye corriente, por lo que deben operar dentro de su potencia especificada.
• Potencia baja: - La resistencia puede sobrecalentarse y fallar. • Potencia alta: - Proporciona un rendimiento estable, pero aumenta el tamaño y el costo. |
Cálculo de potencia: P=V×I Potencia (P) = Voltaje (V) × Corriente (I) |
Asegúrate de que la potencia no exceda el valor nominal de la resistencia.
6. Tolerancia de Resistencia
La tolerancia indica el margen en el que el valor real puede diferir del valor nominal, expresado en porcentaje (%).
• Importancia de la tolerancia: - Los circuitos de precisión requieren resistencias con baja tolerancia. - Por ejemplo, una resistencia de 100 Ω con ±5 % puede variar entre 95 Ω y 105 Ω. • Tolerancia baja: Mayor exactitud y fiabilidad. - Los dispositivos de precisión utilizan resistencias con ±1 % o ±0,1 %. |
Comprender estas características básicas permite analizar cómo la conexión de resistencias afecta el comportamiento del circuito.
Las resistencias se conectan de dos formas: en serie y en paralelo, lo que influye en la resistencia total y el flujo de corriente.
7. Conexión en Serie
▶ Concepto
En una conexión en serie, los componentes están conectados en una sola ruta. La corriente fluye secuencialmente a través de cada componente.
▶ Características
• Corriente uniforme: La misma corriente fluye por todos los componentes.
• Resistencia combinada: La resistencia total es la suma de las resistencias individuales. resistances.
▶ Ejemplo
En una conexión en serie, los valores de resistencia se suman, aumentando la resistencia total. |
▶ Ejemplo Práctico
• Conexión de dos bombillas en serie: si una falla, la otra no se encenderá, ya que el flujo de corriente se interrumpe.
8. Conexión en Paralelo
▶ Concepto
En una conexión en paralelo, los componentes están conectados en múltiples rutas, cada una con alimentación directa. Por ejemplo, dos bombillas conectadas en paralelo funcionan de manera independiente.
▶ Características
• Corriente dividida: La corriente se reparte entre las rutas paralelas.
• Resistencia reducida: La resistencia total se calcula mediante la suma recíproca de las resistencias individuales.
▶ Ejemplo
Para dos resistencias R₁ y R₂ en paralelo, la resistencia total es:
En una conexión en paralelo, la resistencia total disminuye. |
▶ Ejemplo Práctico
• Conexión de dos bombillas en paralelo: si una falla, la otra sigue funcionando, ya que cada una recibe corriente por separado.

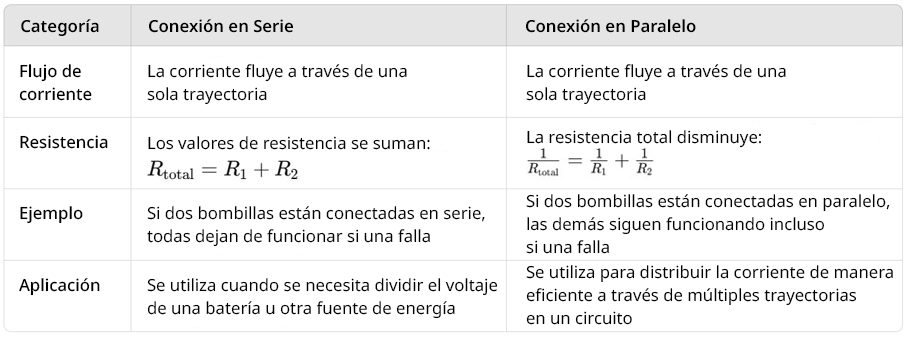

*Las conexiones en serie mantienen la misma corriente y aumentan la resistencia total.
*Las conexiones en paralelo dividen la corriente y reducen la resistencia total.
