Guía para principiantes para comprender las resistencias de alta frecuencia
- 2024-12-24 10:18
Enlaces relacionados
본문
Capítulo 6: Resistencias de Alta Frecuencia
Una guía para principiantes para comprender las resistencias de alta frecuencia
Prioridades clave de diseño • Baja inductancia: Lograda minimizando formas en espiral o utilizando estructuras planas. • Baja capacitancia: Asegura una interacción mínima entre los terminales de la resistencia y los materiales circundantes.  |

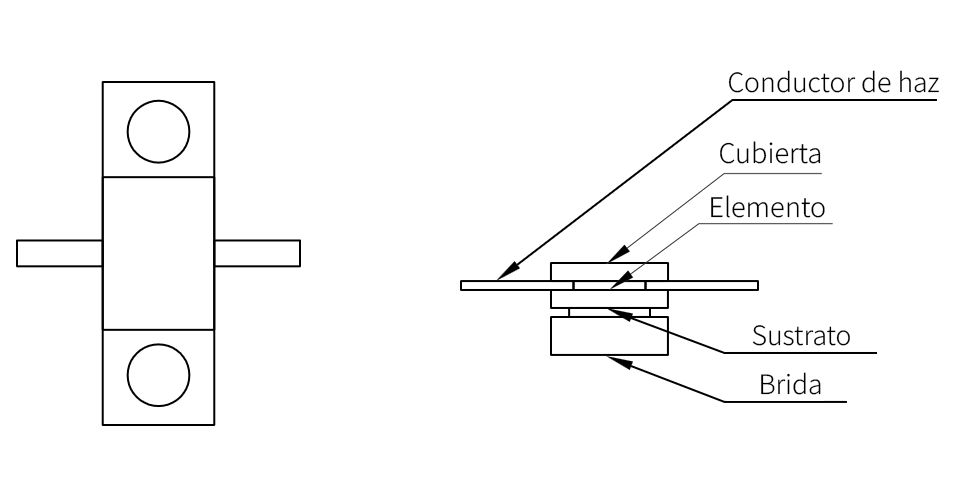

1. Estructura de una resistencia de alta frecuencia (Modelo de ejemplo: TFR)
1) Elemento resistivo • Proporciona una resistencia estable a altas frecuencias. • Fabricado con materiales como película metálica, película delgada o elementos a base de carbono. • Diseñado para minimizar la inductancia y la capacitancia. 2) Sustrato • Sirve como base para el elemento resistivo. • Generalmente hecho de cerámica, alúmina o materiales aislantes de baja pérdida. • Ofrece durabilidad frente a señales de alta frecuencia y estrés térmico. 3) Terminales • Proveen la conexión eléctrica al circuito. • Normalmente chapados para reducir fluctuaciones de resistencia y distorsión de señal. Características adicionales • Elementos resistivos y sustratos de HF especialmente diseñados para reducir la reactancia. • Miniaturización y alta resistencia al calor para un funcionamiento eficiente del circuito. • Estructuras personalizadas para minimizar la distorsión y la pérdida de señal a altas frecuencias. |
2. Funciones de las resistencias de alta frecuencia
① Adaptación de impedancia
Garantiza que las impedancias de entrada y salida se alineen, reduciendo la reflexión de señales y maximizando la transferencia de potencia.
② Terminación
Absorbe las señales al final de una línea de transmisión para evitar reflexiones, asegurando la estabilidad en sistemas de RF y alta frecuencia.
③ Detección de corriente
Mide o limita el flujo de corriente en circuitos de alta frecuencia para prevenir sobrecorriente y proteger el equipo.
④ Supresión de ruido
Reduce el ruido no deseado, filtrando las señales para mejorar el rendimiento general del sistema.
⑤ Distribución de potencia
Ayuda a distribuir la corriente y gestionar la potencia en circuitos de alta frecuencia.
3. Aplicaciones en amplificadores de RF
En los amplificadores de RF, las resistencias de alta frecuencia cumplen múltiples funciones: • Adaptación de impedancia • Terminación de señal • Supresión de oscilaciones • Supresión de ruido • Atenuación de potencia |
4. Funciones detalladas en amplificadores de RF
1) Adaptación de impedancia • Por qué es importante: La desadaptación de impedancia provoca reflexiones, pérdida de energía y distorsión de señal. • Rol de la HFR: Actúa como una carga terminal para absorber señales residuales y estabilizar el circuito. 2) Terminación • Por qué es importante: Las reflexiones en la salida del amplificador causan inestabilidad y distorsión de señal. • Rol de la HFR: Ajusta la impedancia en las redes de entrada/salida para reducir reflexiones y optimizar la transferencia de potencia. 3) Oscillation Suppression • Por qué es importante: Los amplificadores de RF de alta ganancia corren el riesgo de oscilaciones anormales debido a retroalimentación o desajuste de impedancia. • Rol de la HFR: Proporciona amortiguación para suprimir las oscilaciones y permitir una amplificación estable. 4) Supresión de ruido • Por qué es importante: Las señales de RF son muy sensibles al ruido térmico y externo. • Rol de la HFR: Mantiene una alta relación señal-ruido (SNR) reduciendo el ruido no deseado en el circuito. 5) Atenuación de potencia • Por qué es importante: Una señal de entrada excesiva puede saturar el amplificador y causar distorsión. • Rol de la HFR: Reduce la intensidad de la señal como parte de una red atenuadora, manteniendo el amplificador dentro de su rango lineal. 6) Detección de corriente • Por qué es importante: Los amplificadores de RF consumen una cantidad significativa de energía, requiriendo un monitoreo continuo de la corriente. • Rol de la HFR: Proporciona una medición precisa de la corriente en entornos de alta frecuencia, garantizando eficiencia y protección del circuito. |
Sin HFR, pueden surgir varios problemas: • Distorsión y pérdida de señal debido a los elementos parásitos de las resistencias comunes. • Sobrecalentamiento y sobrecarga, ya que las resistencias normales no soportan el estrés térmico de alta frecuencia. • Inestabilidad del sistema por reflexiones y ruido, lo que puede causar fallos de funcionamiento. • Reducción de la eficiencia energética por reflexiones y ruido, afectando el rendimiento general. |
6. Conclusion
Las resistencias de alta frecuencia no son opcionales: son esenciales para sistemas de alta frecuencia confiables, eficientes y estables. Resuelven problemas únicos que las resistencias estándar no pueden, como la desadaptación de impedancia, las oscilaciones y el ruido de alta frecuencia.
Si trabajas con amplificadores de RF, sistemas de comunicación o circuitos de microondas, el uso de HFR garantiza una transmisión de señal precisa, estabilidad del sistema y fiabilidad a largo plazo.
