Ein vereinfachter Leitfaden zur Welt der Hochspannungswiderstände



1. Was ist ein Hochspannungswiderstand?
Ein High-Voltage Resistor (HVR) ist ein elektronisches Bauelement, das dafür entwickelt wurde, hohen Spannungen standzuhalten und gleichzeitig den Stromfluss zu steuern oder zu begrenzen. Im Gegensatz zu Standardwiderständen sind HVRs so konstruiert, dass sie auch in Hochspannungsumgebungen stabil und sicher bleiben.

Sie spielen eine entscheidende Rolle bei der Gewährleistung elektrischer Sicherheit, dem Schutz empfindlicher Schaltkreise und der Handhabung von Hochspannungssignalen in vielen Industrien.

Hochspannungswiderstände von RMS



2. Aufbau eines Hochspannungswiderstands


1. Widerstandselement

 - Der Kernteil, der den Stromfluss begrenzt.

 - Besteht typischerweise aus Dickschicht- oder Metalloxidmaterialien, um unter hohen Spannungen stabil zu bleiben.


2. Isolierung

 - Eingehüllt in stark isolierendes Material, häufig Keramik oder Glas, um hohen Spannungen standzuhalten.

 - Gewährleistet Sicherheit und verhindert äußeren elektrischen Kontakt.


3. Gehäuse

 - Schützende Hülle aus Metall oder Kunststoff.

 - Schützt vor mechanischen Schäden und unterstützt die Wärmeableitung.

4. Anschlüsse

 - Metallkontakte an beiden Enden für sicheren elektrischen Kontakt.

 - Entwickelt für zuverlässige Leistung in Hochspannungsschaltungen.


3. Warum werden Hochspannungswiderstände benötigt?
Hochspannungswiderstände sind unerlässlich, um den Strom zu steuern und die Systemstabilität in Hochspannungsumgebungen zu gewährleisten.

1. Stabilität in Hochspannungsschaltungen

 - Verhindert Geräteschäden, Überhitzung oder Brand durch Begrenzung übermäßigen Stroms.

 - Anwendungen: Schaltungsschutz, Überstromvermeidung, elektrische Sicherheit.


2. Präzise Spannungsaufteilung und -messung

 - Ermöglicht genaue Spannungsmessung und -steuerung durch Aufteilung der Spannung in bestimmte Verhältnisse.

 - Anwendungen: Spannungsteiler, Präzisionsschaltungen, Testgeräte.


3. Energieeffizienz

 - Minimiert Energieverluste und erhöht die Systemeffizienz in leistungsintensiven Umgebungen.

 - Anwendungen: Hochleistungsschaltungen, energiesparende Designs.


4. Breites Anwendungsspektrum

 - Medizinische Geräte: Steuert Strom in Hochspannungsleitungen.

 - Medical Equipment: Gewährleistet sichere und präzise Leistungssteuerung in Geräten wie MRT-Scannern.

 - Test- und Messgeräte: Sorgt für Stabilität in Hochspannungstestsystemen.



5. Schaltungssicherheit

 - Verhindert Funken und Kurzschlüsse durch Aufnahme überschüssigen Stroms.

 - Entscheidend für die Zuverlässigkeit von Hochspannungsschaltungen.

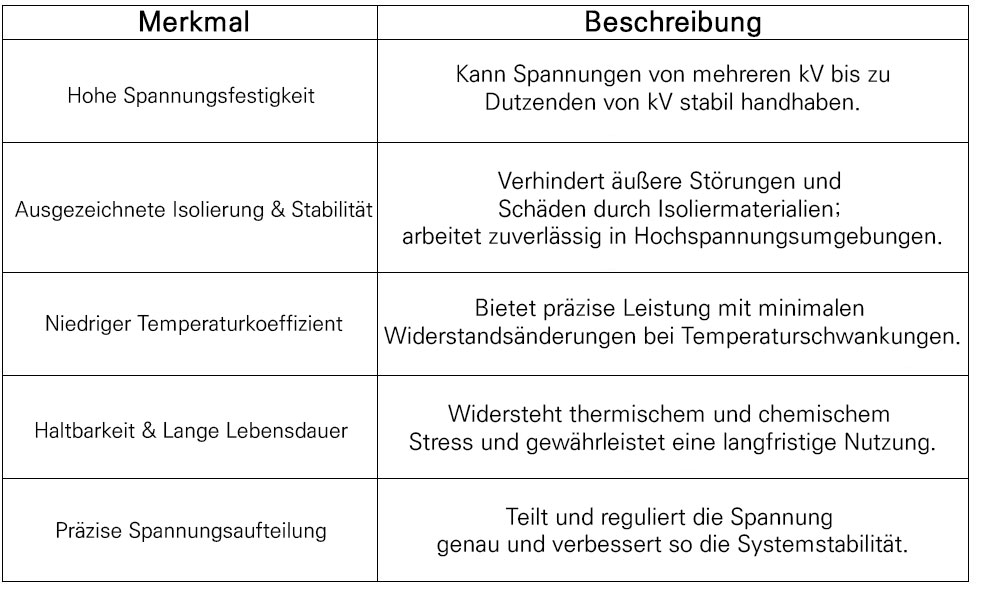

4. Wichtige Merkmale von Hochspannungswiderständen






 • Hoher Isolationswiderstand

 • Stabiles Arbeiten unter extremen Spannungen

 • Lange Lebensdauer

 • Zuverlässige thermische Leistung

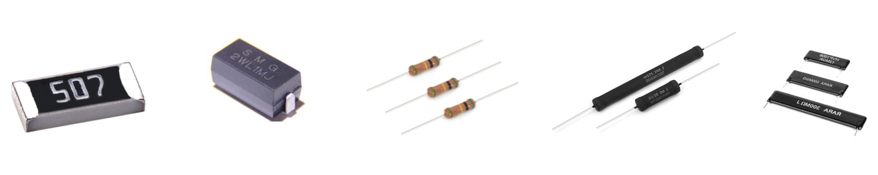

5. Arten von Hochspannungswiderständen



１. Keramische Hochspannungswiderstände

 - Struktur: Keramikkörper für Isolierung und Wärmebeständigkeit.

 - Eigenschaften: Hervorragende dielektrische Festigkeit und Hitzebeständigkeit.

 - Verwendung: Übertragungssysteme, medizinische Geräte.


２. Metalloxid-Filmwiderstände

 - Struktur: Mit einer Metallschichtoxid beschichtet.

 - Eigenschaften: Hohe Überlastfähigkeit, stabil bei Temperaturänderungen.

 - Verwendung: Elektrische Testgeräte, Präzisionsmessgeräte.



３. Kohleschichtwiderstände

 - Struktur: Kohlenstoffpulver mit Bindemittel gemischt.

 - Eigenschaften: Hervorragende Impulsfestigkeit, schnelle Reaktion; erzeugt mehr Wärme.

 - Verwendung: Hochspannungspuls-Schaltungen, Funkenunterdrückung.



４. Dünn-/Dickschichtwiderstände

 - Struktur: Schicht auf einem Substrat aufgebracht.

 - Eigenschaften: Kompakte Größe, präzise Widerstandswerte, hohe Temperaturstabilität.

 - Verwendung: Elektronische Geräte, Spannungssensoren.Verwendung: Elektronische Geräte, Spannungssensoren.


５. Drahtwiderstände

 - Struktur: Metall-Glas-Gemisch auf einem Substrat beschichtet.

 - Eigenschaften: Feuchtigkeits- und chemikalienbeständig, lange Lebensdauer.

 - Verwendung: Stromversorgungen, Hochspannungsregelungen.


6. Metallglaswiderständea

 - Struktur: Metall-Glas-Gemisch auf einem Substrat beschichtet.

 - Eigenschaften: Feuchtigkeits- und chemikalienbeständig, lange Lebensdauer.

 - Verwendung: Kommunikationsgeräte, Hochspannungsschutzschaltungen.



6. Praxisanwendungen


• Hochspannungsnetzteile: Verwendung in Röntgengeräten, Lasersystemen und anderen HV-Geräten zur Stromsteuerung und Stabilisierung.


• Test- und Messgeräte: Gewährleisten sichere und präzise Leistung in Hochspannungstestumgebungen.


• Telekommunikationsgeräte: Bieten Signalverarbeitung und Hochspannungsschutz in empfindlichen Schaltungen.


Medizinische Bildgebungsgeräte


 • Beispiele: Röntgen-, CT-Scanner, MRT-Systeme.

 • Rolle der HVRs:

  － Steuerung von Hochspannungspulsen für hochauflösende Bildgebung.

  － Verhinderung von Überspannungen und Instabilität für sicheren Betrieb.



7. Wichtige Überlegungen bei der Auswahl eines HVR


1. Spannungsbewertung: Muss der maximalen Betriebsspannung standhalten.


2. Widerstandswert: Sollte den spezifischen Schaltungsanforderungen entsprechen.


3. Leistungskapazität: Sicherstellen, dass der Widerstand die erwartete Last bewältigen kann.


4. Genauigkeit: Präzisionsgrad entsprechend der Anwendung wählen.


5. Temperaturkoeffizient: Stabilität des Widerstands bei Temperaturschwankungen bewerten.



8. Schlussfolgerung

Hochspannungswiderstände sind unverzichtbare Komponenten der modernen Elektronik. Sie gewährleisten Sicherheit, ermöglichen präzise Spannungsregelung und optimieren die Leistung in einer Vielzahl von Branchen – von der Energieübertragung und Medizintechnik bis hin zu Testgeräten und Kommunikation.
