Chapter 9.

<고압저항기>

고압 저항기: 이해하기 쉽게 풀어보는 고압 저항기의 세계

1. 고압 저항기 무엇인가요?

 고압 저항기는 높은 전압을 견디며 전류 흐름을 제어하거나 제한하는 역할을 하는 전자 부품입니다. 일반적인 저항기와의 차이점은 고전압 환경에서도 안정적으로 작동하도록 설계되었다는 점입니다. 고압 저항기는 전기적 안전을 확보하고, 민감한 회로를 보호하며, 고전압 신호를 처리하는 데 필수적인 역할을 합니다.

2. 고압 저항기의 구조

   1) 저항체 (Resistive Element)

 • 저항체는 전류의 흐름을 제한하는 주된 역할을 하며, 일반적으로 두꺼운 필름 또는 금속 산화물로 만들어집니다.

 • 이 재료는 높은 전압에서도 안정성을 유지할 수 있도록 설계되어 있습니다.

   2) 절연체 (Insulation)

 • 고압 저항기는 높은 전압을 견디기 위해 강력한 절연체로 둘러싸여 있습니다. 이 절연체는 종종 세라믹 또는 유리 재질로 만들어집니다.

 • 절연체는 전기적 안전성을 제공하며, 외부와의 전기적 접촉을 방지합니다.

   3) 하우징 (Housing)

 • 저항기는 외부 환경으로부터 보호하기 위해 금속 또는 플라스틱 하우징에 장착됩니다.

 • 이 하우징은 기계적 손상으로부터 보호하며, 열 방출을 도와줍니다.

   4) 연결 단자 (Terminals)

 • 저항기의 양 끝에는 전기적 연결을 위한 단자가 있으며, 이는 회로에 쉽게 연결될 수 있도록 설계되어 있습니다.

 • 단자는 일반적으로 금속으로 만들어져 있으며, 높은 전압에서도 안정적인 접촉을 제공합니다

3. 고압 저항기가 왜 필요한가?

고압 저항기는 고전압 환경에서 전류를 안전하게 제어하고 전기 시스템의 안정성과 효율성을 보장하는 데 필수적입니다. 이러한 저항기는 다양한 산업과 응용 분야에서 중요한 역할을 합니다.

   1) 고전압 환경의 안정성 확보

고압 전기 회로는 전류가 과도하게 흐를 경우 장비 손상이나 화재와 같은 심각한 문제를 일으킬 수 있습니다. 고압 저항기는 전류를 제한하여 회로의 안정성을 유지하고 장비를 보호합니다.

          →  고압 회로 보호, 과전류 방지, 전기 장비 보호

   2) 정밀 전압 분배 및 측정

          고압 저항기는 전압 분배 회로에서 중요한 역할을 합니다. 전압을 특정 비율로 나눔으로써 정밀한 전압 측정과 제어가 가능해집니다.

          →  전압 분배, 정밀 저항기, 전압 측정

   3) 에너지 손실 방지와 효율성 향상

          고압 시스템에서 에너지 손실은 큰 비용을 초래할 수 있습니다. 고압 저항기는 열 효율성을 높이고 에너지 손실을 최소화하여 전기 시스템의 성능을 최적화합니다.

          →  에너지 손실 방지, 고효율 저항기, 전기 효율성

   4) 다양한 응용 분야

• 송전 시스템: 고전압 송전선에서 전류 흐름을 제어하고 안정성을 제공합니다.

• 의료 장비: MRI와 같은 고전압을 사용하는 의료 기기에서 안전하고 정확한 전력 제어가 필요합니다.

• 테스트 및 계측 장치: 고전압 테스트 장비는 신뢰성 높은 저항기가 요구됩니다.

→  송전 시스템, 고압 테스트 장비, 의료용 저항기

   5) 고압 회로의 안전성

         고압 회로에서의 스파크나 단락(short circuit)을 방지하는 데 고압 저항기가 필수적입니다. 이들은 과도한 전류를 흡수하고 회로 손상을 줄이는 데 핵심적입니다.

→  고압 회로 안전, 과전류 흡수, 단락 방지

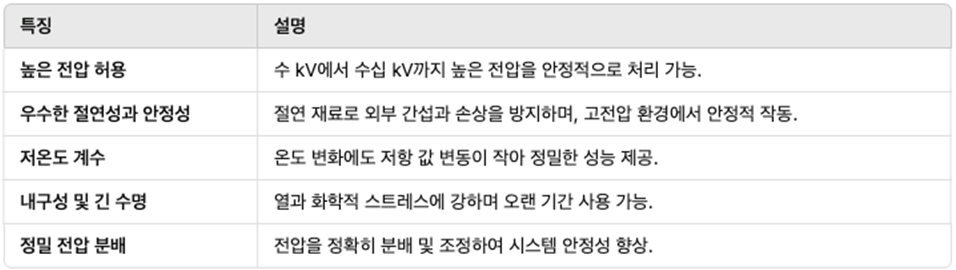

4. 고압 저항기의 주요 특징

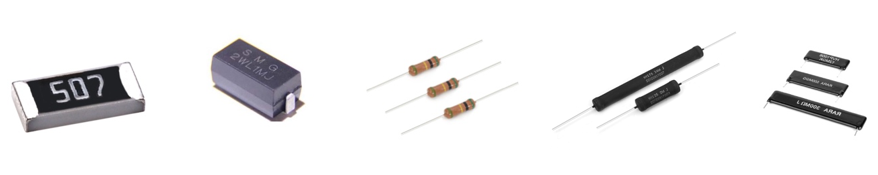

5. 고압 저항기의 종류

   1) 세라믹 고압 저항기 (Ceramic High-Voltage Resistors)

          • 구조: 저항 소재를 세라믹 본체에 감싸 절연성과 열 저항성을 높임.

• 특징: 높은 절연 저항과 내열성을 제공. 과도한 전압에서도 안정적으로 작동.

• 용도: 고전압 전송 시스템, 의료 장비.

   2) 금속 산화막 고압 저항기 (Metal Oxide Film Resistors)

• 구조: 금속 산화막을 코팅해 높은 내전압 성능을 갖춤.

• 특징: 과부하에 강하고 온도 변화에도 안정적.

  저항값 범위가 넓음.

• 용도: 전기 테스트 장비, 정밀 측정 기기.

   3) 탄소 성분 고압 저항기 (Carbon Composition Resistors)

• 구조: 탄소 분말과 바인더를 혼합하여 제작.

• 특징: 충격 전류에 강하며 빠른 응답성을 제공.

  다소 높은 열 발생이 단점.

• 용도: 고전압 펄스 회로, 스파크 갭 방지.

    4) 박막/후막 고압 저항기 (Thin/Thick Film Resistors)

• 구조: 박막 또는 후막을 기판 위에 증착.

• 특징: 소형화 가능하며, 고정밀 저항값 제공.

 고온 환경에서 뛰어난 안정성.

• 용도: 전자기기, 고전압 센서.

   5) 권선 고압 저항기 (Wirewound Resistors)

• 구조: 금속선(주로 니크롬)을 코어에 감아 제작.

• 특징: 높은 전력 처리가 가능하고 열 발산 능력이 우수.

           주파수 응답이 제한적.

• 용도: 전원 공급 장치, 고출력 전압 조절.

   6) 메탈 글레이즈 고압 저항기 (Metal Glaze Resistors)

• 구조: 금속과 유리 혼합물을 기판 위에 코팅.

• 특징: 습기와 화학적 침식에 강함.

           정밀한 저항값과 긴 수명.

• 용도: 통신 장비, 고전압 회로 보호

6. 실제 응용 사례

   1. 고압 전원 장치

            X-ray 기기, 레이저 시스템 등 고압 전원 장치에서 전류 제어 및 안정화를 위해 사용됩니다.

     2. 시험 및 계측 장비

            고압 테스트 장비 및 계측기에서 고압 저항기가 필수적입니다.

   3. 통신 장비

   고주파 신호 처리 및 고전압 보호가 필요한 통신 장비에 사용됩니다.

고압 저항기는 병원 장비에서 핵심적인 역할을 합니다. 특히 고전압을 다루는 의료 기기에서 전기 회로를 안정적으로 제어하고 환자의 안전과 정확한 진단을 지원하는 데 없어서는 안 되는 부품입니다

   의료 영상 장비 (Medical Imaging Devices)

 • 기능: X-레이, CT 스캐너, MRI 등은 고전압을 이용해 고해상도 이미지를 생성합니다.

• 고압 저항기의 역할:

      o 고전압 펄스를 제어하여 영상 품질을 높임.

      o 과도 전압이나 회로 불안정을 방지하여 장비의 안정성을 보장.

7. 고압 저항기 선택 시 고려사항

1. 전압 정격: 필요한 최대 작동 전압을 고려해야 합니다.

2. 저항 값: 회로에 적합한 저항 값을 선택해야 합니다.

3. 전력 용량: 저항기가 처리해야 할 전력을 고려해야 합니다.

4. 정확도: 필요한 정밀도 수준을 확인해야 합니다.

5. 온도 계수: 온도 변화에 따른 저항 값의 변동을 고려해야 합니다.

고압 저항기는 현대 전자 기술에서 없어서는 안 될 중요한 구성 요소입니다. 높은 전압을 안전하게 다루고, 정밀한 전압 제어를 가능하게 하며, 다양한 산업 분야에서 핵심적인 역할을 수행합니다. 전자 엔지니어와 설계자들은 고압 저항기의 특성과 응용 분야를 잘 이해함으로써, 더욱 안전하고 효율적인 전자 시스템을 구축할 수 있습니다.
