Capítulo 9: Resistencias de Alto Voltaje
Una guía simplificada del mundo de las resistencias de alto voltaje
Resistencias de Alto Voltaje de RMS  |
2. Estructura de una resistencia de alto voltaje
1. Elemento resistivo - La parte central que limita el flujo de corriente. - Normalmente fabricado con material de película gruesa o de óxido metálico para mantener la estabilidad bajo altos voltajes. 2. Aislamiento - Encapsulado en un material aislante resistente, a menudo cerámica o vidrio, para soportar altos voltajes. - Proporciona seguridad y evita el contacto eléctrico externo. 3. Carcasa - Cubierta protectora hecha de metal o plástico. - Protege contra daños mecánicos y ayuda en la disipación de calor. 4. Terminales - Conectores metálicos en ambos extremos para un contacto eléctrico seguro. - Diseñados para un rendimiento confiable en circuitos de alto voltaje. |
3. ¿Por qué se necesitan resistencias de alto voltaje?
1. Estabilidad en circuitos de alto voltaje - Previene daños al equipo, sobrecalentamiento o incendios limitando la corriente excesiva. - Aplicaciones: Protección de circuitos, prevención de sobrecorrientes, seguridad eléctrica. 2. División y medición precisa del voltaje - Permite una medición y un control exactos del voltaje mediante la división del voltaje en proporciones específicas. - Aplicaciones: Divisores de voltaje, circuitos de precisión, instrumentos de prueba. 3. Eficiencia energética - Minimiza la pérdida de energía y mejora la eficiencia del sistema en entornos de alta potencia. - Aplicaciones: Circuitos de alta eficiencia, diseños de ahorro energético. 4. Amplio rango de aplicaciones - Sistemas de transmisión eléctrica: Controla la corriente en líneas de alto voltaje. - Equipos médicos: Garantiza un control seguro y preciso de la energía en dispositivos como escáneres MRI. - Equipos de prueba y medición: Proporciona estabilidad en sistemas de prueba de alto voltaje. 5. Seguridad del circuito - Previene chispas y cortocircuitos absorbiendo el exceso de corriente. - Fundamental para la confiabilidad de los circuitos de alto voltaje. |

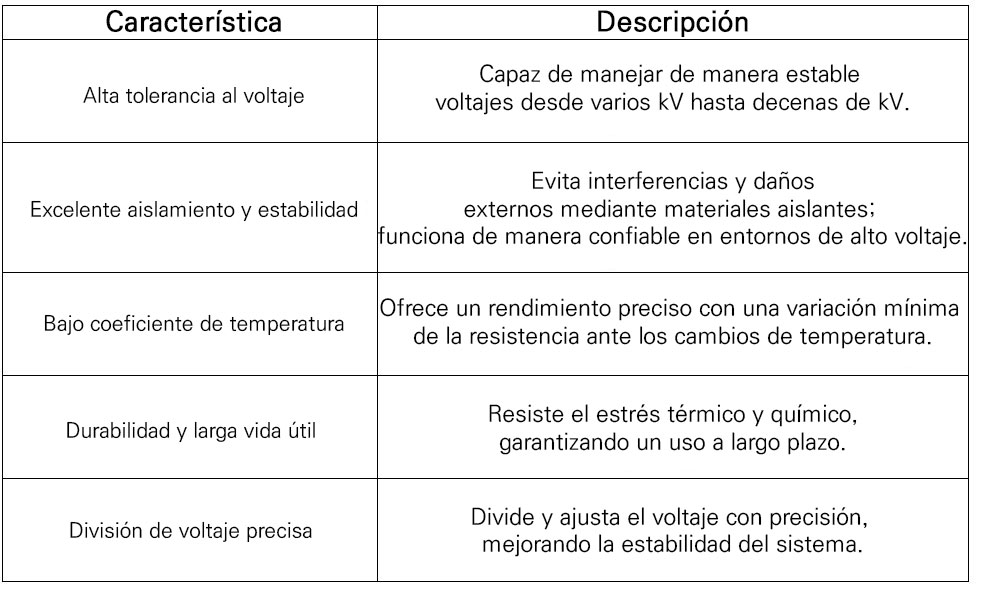

4. Características clave de las resistencias de alto voltaje
• Alta resistencia de aislamiento • Operación estable bajo voltajes extremos • Larga vida útil • Rendimiento térmico confiable |
5. Tipos de resistencias de alto voltaje
１. Resistencias cerámicas de alto voltaje - Estructura: Cuerpo cerámico para aislamiento y resistencia térmica. - Características: Excelente resistencia dieléctrica y tolerancia al calor. - Usos: Sistemas de transmisión, dispositivos médicos. ２. Resistencias de película de óxido metálico - Estructura: Cubiertas con una capa de óxido metálico. - Características: Gran capacidad de sobrecarga, estables ante cambios de temperatura. - Usos: Equipos de prueba eléctrica, dispositivos de medición de precisión. ３. Resistencias de composición de carbono - Estructura: Polvo de carbono mezclado con un aglutinante. - Características: Excelente manejo de sobretensiones, respuesta rápida; genera más calor. - Usos: Circuitos de pulsos de alto voltaje, supresión de chispas. ４. Resistencias de película fina/gruesa - Estructura: Película depositada sobre un sustrato. - Características: Tamaño compacto, valores de resistencia precisos, estabilidad a altas temperaturas. - Usos: Dispositivos electrónicos, sensores de voltaje. ５. Resistencias bobinadas - Estructura: Alambre metálico (p. ej., nicromo) enrollado sobre un núcleo. - Características: Alta capacidad de potencia, excelente disipación de calor, respuesta limitada en frecuencia. - Usos: Fuentes de alimentación, control de voltaje de alta salida. 6. Resistencias de esmalte metálico - Estructura: Mezcla de metal y vidrio recubierta sobre un sustrato. - Características: Resistencia a la humedad y corrosión química, larga vida útil. - Usos: Equipos de comunicación, protección de circuitos de alto voltaje. |
6. Aplicaciones en el mundo real
• Fuentes de alimentación de alto voltaje: Usadas en máquinas de rayos X, sistemas láser y otros equipos HV para controlar la corriente y estabilizar el sistema. • Instrumentos de prueba y medición: Garantizan un rendimiento seguro y preciso en entornos de pruebas de alto voltaje. • Equipos de telecomunicaciones: Proporcionan procesamiento de señales y protección de alto voltaje en circuitos sensibles. |
Dispositivos de imágenes médicas • Ejemplos: Rayos X, tomografía computarizada, sistemas MRI. • Rol de las HVR: － Controlan pulsos de alto voltaje para imágenes de alta resolución. － Previenen sobretensiones transitorias e inestabilidad para un funcionamiento seguro. |
7. Factores clave al elegir una HVR
1. Clasificación de voltaje: Debe soportar el voltaje máximo de operación. 2. Valor de resistencia: Debe coincidir con los requisitos específicos del circuito. 3. Capacidad de potencia: Asegurar que la resistencia soporte las cargas esperadas. 4. Precisión: Seleccionar el nivel de precisión requerido para la aplicación. 5. Coeficiente de temperatura: Evaluar la estabilidad de la resistencia bajo variaciones de temperatura. |
8. Conclusión
