Kapitel 3: Metallgehäuse-Widerstände
Alles über Metallgehäuse-Widerstände
Der Kern stabiler elektronischer Geräte: Metallgehäuse-Widerstände
Metallgehäuse-Widerstände sind unverzichtbare Bauelemente der modernen Technologie. Sie bieten außergewöhnliche Leistung und Haltbarkeit – selbst in Hochtemperaturumgebungen. Von industriellen Maschinen bis hin zu Elektrofahrzeugen wirken sie als stille Helden des technologischen Fortschritts.
Anwendungen: Motorantriebe, Bremssysteme, Stoßdämpfer und andere industrielle Energiesysteme.
Lassen Sie uns die Welt der Metallgehäuse-Widerstände erkunden!
RMS Metallgehäuse-Widerstände
|
1. Was sind Metallgehäuse-Widerstände?
Metallgehäuse-Widerstände sind robuste Widerstände, die für den Einsatz unter Hitze und mechanischer Belastung entwickelt wurden – insbesondere in industriellen Umgebungen. Man kann sie als "in Metall gepanzerte Widerstände“ betrachten. Diese Widerstände wandeln elektrische Energie in Wärme um, schützen Schaltungen vor Schäden und widerstehen äußeren Einflüssen.
Ein Metallgehäuse-Widerstand ist ein Widerstand, der in einem Metallgehäuse mit hoher Wärmeableitung – typischerweise Aluminium – eingeschlossen ist. Das Widerstandselement ist im Inneren vergossen. In Kombination mit einem geeigneten Kühlkörper kann er sehr hohe Leistungen sicher bewältigen.
* Das Äußere ist von Metall umgeben, während im Inneren ein Widerstandselement sitzt, das den Stromfluss begrenzt. |
Warum Metallgehäuse-Widerstände verwenden?
1. Verbesserte Leistungsaufnahme durch geeignete Kühlkörper- und Zwangskühlungs-Konfigurationen. 2. Überlegene mechanische Festigkeit dank des Metallgehäuses. 3. Hervorragende Feuchtigkeitsbeständigkeit und Umweltschutz. |

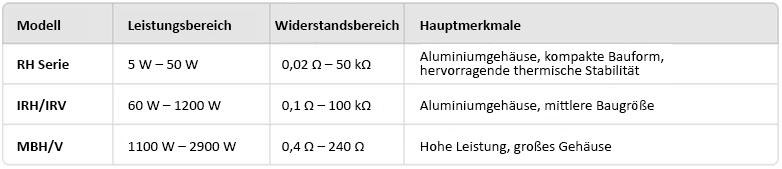

*Modellname: Bezeichnung jeder Widerstandsserie, kategorisiert nach Leistungsbereich und Verwendungszweck.
*Leistungsbereich: Gibt die Leistungskapazität (W) an, die der Widerstand verarbeiten kann.
*Widerstandsbereich: Zeigt die verfügbaren Widerstandswerte (Ω).
*Hauptmerkmale: Hebt besondere Eigenschaften und Anwendungsbereiche der Serie hervor.
Häufige Anwendungen
Metallgehäuse-Widerstände werden als Bremswiderstände, Vorladewiderstände, Dummy-Lasten und Dämpfungswiderstände verwendet. Sie eignen sich besonders für Anwendungen mit kurzzeitiger Hochenergie-Absorption, wie regeneratives Bremsen oder Vorladung in Elektrofahrzeugen.
3. Hauptanwendungen von Metallgehäuse-Widerständen
Metallgehäuse-Widerstände spielen eine entscheidende Rolle in verschiedenen Industrien:
1. Automobilindustrie - Vorladewiderstände zur Begrenzung von Einschaltströmen. - Lade-/Entladewiderstände für PRA (Power Relay Assembly) in EVs, HEVs und PHEVs – zur Erhöhung der Sicherheit von Batterie- und Antriebssystemen. 2. Erneuerbare Energien - Überlastschutz in Windkraftanlagen. - Leistungskonversionsschaltungen in Solarwechselrichtern. 3. Industrielle Automatisierung - Motorantriebs- und Steuerungssysteme. - Stromregelung in Schweißgeräten. 4. Schienenverkehr und Transport - Energieableitung in Bremssystemen von Zügen. - Steuerungssysteme in Aufzügen und Hebevorrichtungen. 5. Energieverteilung - Leistungswandlungsgeräte. - Schutzsysteme für Hochspannungsleitungen. |
4. Metallgehäuse-Widerstände in Elektrofahrzeugen (Vorladewiderstände)
Warum sind Metallgehäuse-Widerstände in Elektrofahrzeugen so wichtig?
Metallgehäuse-Widerstände werden in Elektrofahrzeugen (EVs, HEVs, PHEVs) häufig als Vorladewiderstände eingesetzt. Sie sind entscheidend für die Begrenzung des Einschaltstroms, der entsteht, wenn Hochvoltbatterien mit dem Elektromotor oder anderen Leistungskomponenten verbunden werden.
< Wichtige Funktionen von Vorladewiderständen in Elektrofahrzeugen>
① Elektrische Stabilität - Begrenzen den Einschaltstrom, um Batterien, Kondensatoren, Leitungen und Steuergeräte (ECUs) zu schützen. - Ermöglichen es dem System, sich zu stabilisieren, bevor der Normalbetrieb erreicht wird. ② Schutzfunktionen - Reduzieren elektrische Belastungen, die Schaltungen und Komponenten schädigen können. - Minimieren den Verschleiß von Leitungen und Steckverbindern durch die Verringerung von Hochspannungsspitzen. - Das Metallgehäuse schützt den Widerstand vor mechanischen und Umwelteinflüssen. ③ Haltbarkeit - Das robuste Metallgehäuse gewährleistet zuverlässige Leistung unter extremen Bedingungen – hohe/niedrige Temperaturen, starke Vibrationen. - Flammhemmende Materialien erhöhen die Sicherheit bei hohen Temperaturen oder Brandgefahr. |
Vorladewiderstände im Einsatz
1) Notwendigkeit von Vorladewiderständen
Batterien in Elektrofahrzeugen arbeiten typischerweise mit Spannungen von 400 V bis 800 V oder mehr. Beim ersten Einschalten (z. B. beim Start) besteht ein großer Spannungsunterschied zwischen Batterie und Leistungskomponenten, was zu schädlichen Einschaltströmen führen kann. Vorladewiderstände begrenzen diesen Strom und sorgen für einen sicheren Betrieb.
2) Aufbau eines Vorladeschaltkreises
Hauptkomponenten:
• Metallgehäuse-Widerstand (Vorladewiderstand) • Relais (Haupt- und Vorladerelais) • Hochspannungskondensatoren |
Ablauf:
1. Initialphase (Aktivierung des Vorladerelais): - Beim Start schließt das Vorladerelais und lässt Strom durch den Widerstand fließen. - Der Hochspannungskondensator lädt sich allmählich auf. 2. Spannungsausgleich: - Sobald die Kondensatorspannung nahe der Batteriespannung liegt, wird der Einschaltstrom reduziert. 3. Aktivierung des Hauptrelais: - Das Hauptrelais verbindet die Batterie direkt mit dem System. - Der Widerstand erfüllt seine Funktion und wird aus dem Stromkreis entfernt. |
3) Vorteile von Metallgehäuse-Widerständen in EVs
(1) Überlastfähigkeit • Unverzichtbar zur Bewältigung hoher transienter Leistungen während des Vorladevorgangs. (2) Effiziente Wärmeableitung • Das Aluminiumgehäuse leitet die entstehende Wärme effektiv ab. (3) Zuverlässigkeit und Haltbarkeit • Zuverlässiger Betrieb unter extremen Bedingungen, erfüllt die Leistungsanforderungen moderner EVs. (4) Kompakte Bauweise • Spart Platz und bietet dennoch hohe Leistung – ideal für kompakte EV-Designs. |
Praktische Anwendungen von Metallgehäuse-Widerständen
1. Wechselrichter- und Motoranschlüsse - Leiten rückgewonnene Energie während der Motorverzögerung oder beim Bremsen ab und schützen das Wechselrichtersystem. 2. Ladestationen - Begrenzen Einschaltströme beim erstmaligen Anschließen. |
