Capítulo 3: Resistencias con carcasa metálica
Todo sobre las resistencias con carcasa metálica
El núcleo de los dispositivos electrónicos estables: las resistencias con carcasa metálica
Las resistencias con carcasa metálica son componentes esenciales en la tecnología moderna, que ofrecen un rendimiento y una durabilidad excepcionales incluso en entornos de alta temperatura. Desde la maquinaria industrial hasta los vehículos eléctricos, estas resistencias actúan como los héroes silenciosos del avance tecnológico.
Aplicaciones: accionamientos de motores, sistemas de frenado, amortiguadores y otros sistemas de potencia industrial.
Exploremos el mundo de las resistencias con carcasa metálica!
Resistencias con carcasa metálica RMS
|
1. ¿Qué son las resistencias con carcasa metálica?
Las resistencias con carcasa metálica son resistencias robustas diseñadas para soportar el calor y los golpes mecánicos, utilizadas principalmente en entornos industriales Podemos pensar en ellas como “resistencias blindadas en metal”. Estas resistencias disipan la energía eléctrica en forma de calor, protegiendo los circuitos de daños y resistiendo impactos externos.
Una resistencia con carcasa metálica es un tipo de resistencia encerrada en una cubierta metálica de alta disipación térmica, normalmente de aluminio, con el elemento resistivo moldeado en su interior. Combinadas con un disipador de calor adecuado, pueden manejar niveles de potencia más altos de manera efectiva.
* El exterior está cubierto de metal, mientras que el interior contiene un elemento resistivo diseñado para limitar el flujo de corriente eléctrica. |
¿Por qué usar resistencias con carcasa metálica?
1. Mayor capacidad de manejo de potencia con disipadores de calor y sistemas de refrigeración forzada. 2. Alta resistencia mecánica gracias a la carcasa metálica. 3. Excelente resistencia a la humedad y protección ambiental. |

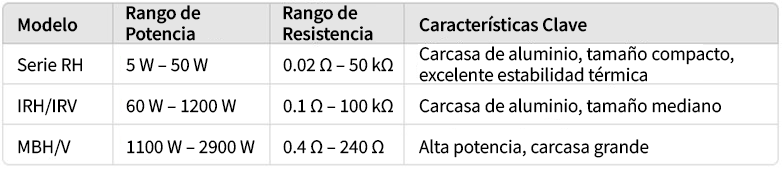

*Nombre del modelo: identifica la serie de resistencias, categorizadas según el rango de potencia y uso.
*Rango de potencia: indica la capacidad de potencia (W) que la resistencia puede manejar.
*Rango de resistencia: especifica los valores de resistencia (Ω).
*Características principales: resalta propiedades y aplicaciones distintivas de cada serie.
Common Applications
Metal-clad resistors are used as braking resistors, pre-charge resistors, dummy loads, and damping resistors. They are particularly suitable for short-duration high-energy dissipation needs, such as regenerative braking or pre-charging in electric vehicles.
3. Aplicaciones principales de las resistencias con carcasa metálica
Las resistencias con carcasa metálica desempeñan funciones críticas en diversas industrias:1. Industria automotriz - Resistencias de precarga para limitar la corriente de irrupción - Resistencias de carga en el conjunto de relés de potencia (PRA) en vehículos eléctricos (EV), híbridos (HEV) y enchufables (PHEV), mejorando la seguridad del sistema de baterías y tracción. 2. Energías renovables - Protección contra sobrecarga en aerogeneradores. - Circuitos de conversión de potencia en inversores solares. 3. Automatización industrial - Sistemas de control y accionamiento de motores. - Control de corriente en equipos de soldadura. 4. Ferrocarriles y transporte - Disipación de energía en sistemas de frenado de trenes. - Control en ascensores y elevadores. 5. Distribución eléctrica - Dispositivos de conversión de potencia. - Sistemas de protección de líneas de alta tensión. |
4. Resistencias con carcasa metálica en vehículos eléctricos (resistencia de precarga)
¿Por qué son cruciales las resistencias con carcasa metálica en los vehículos eléctricos?
Las resistencias con carcasa metálica se utilizan ampliamente como resistencias de precarga en vehículos eléctricos (EV, HEV, PHEV). Son fundamentales para gestionar las corrientes de irrupción al conectar las baterías de alta tensión con el motor eléctrico u otros componentes de potencia.
< Funciones clave de las resistencias de precarga en vehículos eléctricos >
① Estabilidad eléctrica - Limita la corriente de irrupción para proteger baterías, condensadores, cableado y unidades de control electrónico (ECU). - Permite que el sistema se estabilice antes de alcanzar las condiciones normales de funcionamiento. ② Características de protección - Reduce el estrés eléctrico que puede degradar circuitos y componentes. - Minimiza el desgaste de cables y conectores al reducir el riesgo de chispas de alta tensión. - La carcasa metálica protege la resistencia frente a tensiones mecánicas y ambientales. ③ Durabilidad - La carcasa metálica garantiza un rendimiento fiable bajo condiciones extremas de temperatura y vibración. - Los materiales ignífugos mejoran la seguridad en entornos de alta temperatura o riesgo de incendio. |
Resistencias de precarga en funcionamiento
1) Necesidad de las resistencias de precarga
Las baterías de los vehículos eléctricos funcionan normalmente entre 400 V y 800 V (o más). Al conectarse por primera vez (por ejemplo, durante el arranque), existe una gran diferencia de tensión entre la batería y los componentes de potencia, lo que puede provocar corrientes de irrupción dañinas. Las resistencias de precarga limitan esta corriente, garantizando un funcionamiento seguro del sistema.
2) Configuración del circuito de precarga
Componentes:
• Resistencia con carcasa metálica (resistencia de precarga) • Relés (principal y de precarga) • Condensadores de alta tensión |
Proceso:
1. Fase inicial (activación del relé de precarga) - Al arrancar, el relé de precarga se activa, permitiendo el paso de corriente a través de la resistencia. - El condensador de alta tensión se carga gradualmente. 2. Igualación de voltaje - Una vez que la tensión del condensador se aproxima a la de la batería, el impacto de la corriente de irrupción se reduce. 3. Activación del relé principal - El relé principal conecta directamente la batería al sistema. - La resistencia completa su función y sale del circuito. |
3) Ventajas de las resistencias con carcasa metálica en vehículos eléctricos
(1) Capacidad de manejo de sobrecargas • Esencial para controlar potencias transitorias elevadas durante la precarga. (2) Disipación térmica eficiente • La carcasa de aluminio disipa eficazmente el calor generado por el elemento resistivo. (3) Fiabilidad y durabilidad • Funcionamiento estable en entornos extremos, cumpliendo las exigencias del rendimiento EV. (4) Diseño compacto • Ahorra espacio sin comprometer el rendimiento, ideal para configuraciones de vehículos eléctricos compactos. |
Aplicaciones reales de las resistencias con carcasa metálica
1. Conexiones de inversor y motor - Disipan la energía regenerativa durante la desaceleración o el frenado del motor, protegiendo el sistema inversor. 2. Estaciones de carga - Controlan las corrientes de irrupción durante la conexión inicial. |
