Kapitel 8: Leistungsfilmwiderstände
Warum sind Leistungsfilmwiderstände in elektronischen Geräten unverzichtbar?

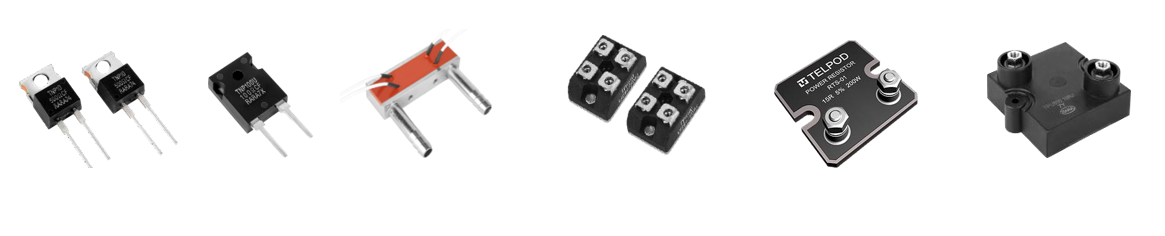

Leistungsfilmwiderstände von RMS |

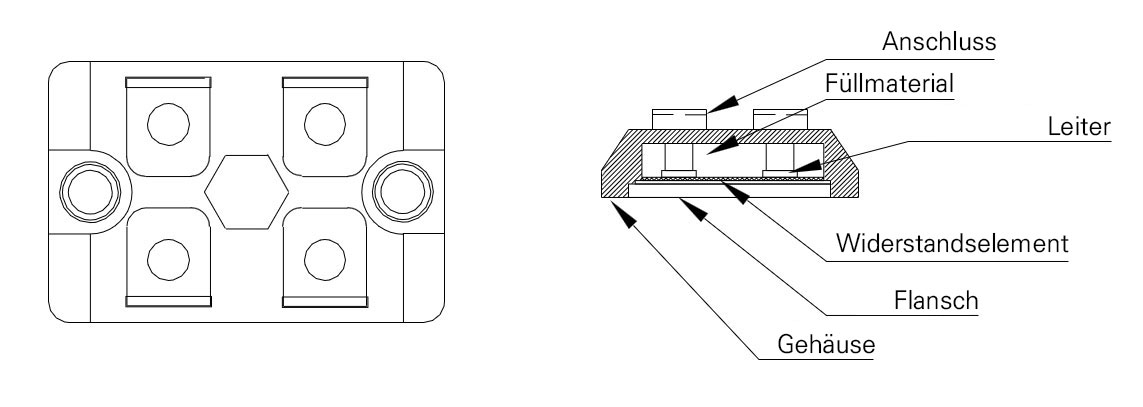

2. Struktur und Funktionsprinzip
Leistungsfilmwiderstände bestehen aus mehreren entscheidenden Elementen: 1. Substrat (Flansch): Leitet Wärme effizient vom Widerstandselement ab. 2. Wärmeleitende Isolierung: Sorgt für Isolation zwischen dem Widerstandselement und dem Substrat. 3. Widerstandselement: Eine Filmschicht aus Metalloxid oder Metallfilm, die auf das Substrat aufgebracht wird. 4. Elektroden: Verbinden das Widerstandselement mit den externen Anschlüssen. 5. Schutzbeschichtung: Schützt den Widerstand vor Umwelteinflüssen und mechanischen Schäden. |
Was macht Leistungsfilmwiderstände besonders? • Filmuniformität: Gewährleistet einen gleichmäßigen Stromfluss durch gleichmäßig beschichtete Widerstandsfilme. • Wärmemanagement: Ihre Struktur unterstützt eine hervorragende Wärmeleitung, und in Kombination mit Zwangskühlung (Kühlkörper, Lüfter) arbeiten sie zuverlässig selbst unter hoher Leistungsbelastung. • Geringe Induktivität: Das film-basierte Design minimiert die Induktivität und ermöglicht eine verzerrungsfreie Strombegrenzung bei Hochfrequenzsignalen. |
3. Vorteile von Leistungsfilmwiderständen
1. Hohe Leistungsaufnahme - Dank der flanschmontierten Bauweise unterstützen diese Widerstände eine sehr hohe Leistungsdichte, insbesondere in Kombination mit Kühlsystemen wie Kühlkörpern oder Flüssigkeitskühlung. 2. Ausgezeichnete thermische Stabilität - Im Gegensatz zu herkömmlichen Widerständen behalten Leistungsfilmwiderstände auch unter Zwangskühlung eine stabile Leistung. 3. Laserabgleich-Fähigkeit - Der Widerstandswert kann durch Lasertrimmung präzise angepasst werden, um hohe Genauigkeit zu erreichen. 4. Hervorragende Hochfrequenzeigenschaften - Bieten exzellente Leistung in Hochfrequenzschaltungen ohne Verzerrungen. |
• Strombegrenzung: Schützt andere Schaltungskomponenten durch Kontrolle des Stromflusses. • Spannungsregelung: Verteilt oder reduziert Spannung, um gewünschte Pegel zu halten. • Signalabschwächung: Passt die Signalstärke für eine präzise Signalverarbeitung an. • Spannungsteilung: Liefert präzise Spannungswerte in Spannungsteiler-Schaltungen. • Schaltungsschutz: Verhindert Schäden durch Überstrom. |
Anwendungen • Kfz-Elektronik: Motorsteuerungen, Sensoren und Beleuchtungssysteme. • Industriegeräte: Motoren, Generatoren und Transformatoren. • Verbraucherelektronik: Fernseher, Computer, Smartphones. • Kommunikationssysteme: Signalverarbeitung und Filterung zur Erhaltung der Signalintegrität.a |
Leistungsfilmwiderstände sind dank ihrer Vielseitigkeit und Zuverlässigkeit in der modernen Elektronik unverzichtbar geworden.
1. Hohe Leistungsdichte - Ideal für kompakte Schaltungsdesigns mit hohen Leistungsanforderungen. 2. Lange Lebensdauer - Außergewöhnliche Haltbarkeit und thermische Widerstandsfähigkeit reduzieren den Wartungsaufwand. - Hervorragende Frequenzantwort für zuverlässigen Langzeitbetrieb. |
6. Bedeutung in Stromversorgungen (PSUs)
1. Strombegrenzung & Schaltungsschutz - Verhindert Komponentenschäden durch Begrenzung übermäßiger Ströme. 2. Spannungsteilung - Verteilt Spannungspegel innerhalb von mehrstufigen Stromversorgungen. 3. Energieableitung - Wandelt überschüssige Energie in Wärme um und trägt so zur Stabilität des Netzteils bei. 4. Lastanpassung - Sorgt für Impedanzanpassung in Schaltungen, um Signalverzerrungen zu vermeiden. |
Warum sie unverzichtbar sind: • Hohe Leistungsaufnahme: Gewährleistet gleichmäßigen Stromfluss durch gleichmäßig beschichtete Widerstandsfilme. • Rauschunterdrückung: Minimiert elektrisches Rauschen und Störungen, was die Zuverlässigkeit der PSU verbessert. |
7. Schlussfolgerung
