Chapter 8.

<파워 필름 저항기>

왜 파워필름 저항기가 전자 기기에서 필수적인가?

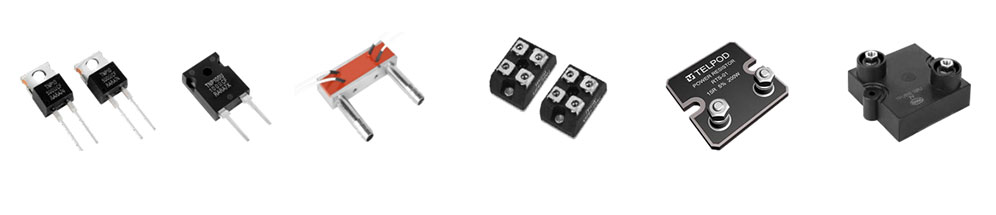

1. 파워필름 저항기란 무엇인가?

  파워필름 저항기(Power Film Resistor)는 금속산화물이나 탄소막으로 코팅된 필름 저항기입니다. 이 저항기는 높은 전력 밀도를 처리할 수 있도록 설계되어 전류와 전압이 높은 환경에서도 안정적인 성능을 발휘합니다. 주로 산업 자동화, 전력 관리, 고급 전자 장치 등에 사용됩니다.

2. 파워필름 저항기의 구조와 작동 원리

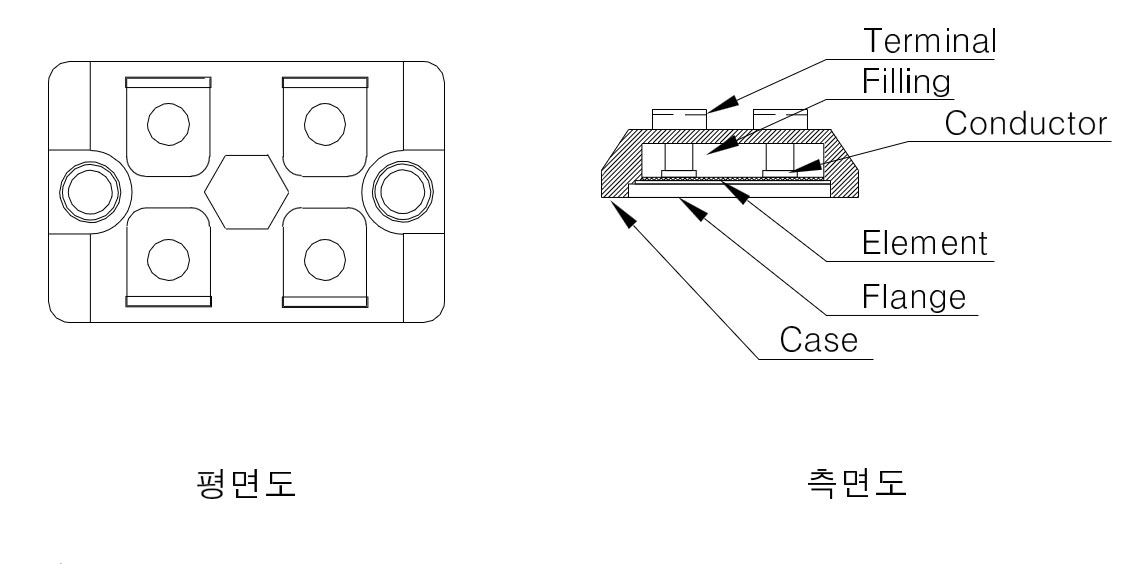

                      [평면도]                                                                   [측면도]

파워필름 저항기의 구조는 다음과 같은 주요 요소들로 구성됩니다:

   1. Substrate(flange): 저항체에서 발생하는 열을 최적으로 전도할 수 있는 열전도체

   2. 열전도성 절연체: 저항체와 substrate 사이의 절연을 위한 재료

   3. 저항체: 금속산화막, 금속피막으로 증착된 필름 형태의 저항

   4. 전극: 저항체와 단자(전선)을 접합할 수 있는 도체 전극

   5. 보호 코팅: 외부 환경으로부터 저항 필름을 보호하고, 물리적 손상을 방지합니다.

*파워필름 저항기의 특별함

 일반 저항기와 달리 파워필름 저항기는 다음과 같은 원리로 고성능을 발휘합니다:

   • 필름의 균일성: 저항 필름이 균일하게 코팅되어 있어 전류가 일정하게 흐릅니다.

   • 열 관리 능력: 열 전도가 용이한 설계 구조로 강제 냉각장치(히트싱크, 팬)와 사용시 전력소모가 큰 장치에서도 안정적으로 동작합니다.

   • 낮은 유도성: 필름 형태 덕분에 고주파 신호에서도 왜곡 없이 전류를 제한합니다.

3. 파워필름 저항기의 장점

   1. 높은 전력 처리 능력

       파워필름 저항기는 통상 플랜지(flange) 위에 저항소체를 접착하는 구조로 구성되어 있으며 flange에 히트싱크, 강냉,수냉 등을 활용하여 매우 높은 전력 밀도로 사용 가능하다.

   2. 우수한 열 안정성

       파워필름 저항기는 열에 민감한 일반 저항기와 달리 강제 냉각 장치를 활용시 우수한 열안정성을 적합합니다.

   3. 트리밍을 통한 저항값 오차 조정

       레이저 트리밍을 통한 저항값 오차 조정이 가능하다.

   4. 고주파 특성

       우수한 고주파 특성을 갖는다.

4. 파워필름 저항기의 역할

   1. 전류 제한: 전자 회로 내에서 전류의 흐름을 제어하여 다른 구성 요소가 손상되지 않도록 보호합니다.

   2. 전압 조정: 회로 내에서 전압을 감소시키거나 분배하여 원하는 전압 수준을 유지합니다.

   3. 신호 감쇠: 신호의 강도를 조정하여 정확한 신호 처리를 가능하게 합니다.

   4. 전압 분배: 정밀한 전압 분배가 필요한 회로에서 사용되어 정확한 전압 값을 제공합니다.

   5. 보호 기능: 과전류로 인한 손상을 방지하기 위해 회로를 보호하는 역할을 합니다.

   (응용 분야)

   • 자동차 전자 장치: 엔진 제어 모듈, 센서, 조명 시스템 등에서 사용됩니다.

   • 산업용 장비: 모터, 발전기, 변압기 등에서 전류 흐름을 제어합니다.

   • 소비자 전자 제품: TV, 컴퓨터, 스마트폰 등 다양한 기기에 사용됩니다.

   • 통신 시스템: 신호 처리 및 필터링에 사용되어 신호 무결성을 유지합니다.

   파워필름 저항기는 이러한 다양한 기능과 응용 분야 덕분에 현대 전자 기술에서 필수적인 요소로 자리 잡고 있습니다.

5. 파워필름 저항기가 왜 중요한가?

   (1) 고전력 처리 능력

      • 높은 전력 밀도로 회로 소형화에 유리합니다.

   (2) 긴 수명

      • 내구성과 열 저항성이 뛰어나며, 유지보수 주기를 연장합니다.

      • 주파수 특성이 우수하다.

6. 파워필름 저항기가 Power Supply에서 하는 역할과 중요성

   파워필름 저항기는 Power Supply(전원 공급 장치)에서 중요한 역할을 수행하며, 안정적인 전압 및 전류 제어를 위해 반드시 필요한 부품입니다. 특히 고출력, 고신뢰성 회로에서 그 중요성이 더욱 두드러집니다.

   1) Power Supply에서의 역할

1. 전류 제한 및 회로 보호

            파워필름 저항기는 회로를 통해 흐르는 전류를 제한하여 부품 손상을 방지합니다.

2. 전압 분배

   전원 회로 내에서 전압을 적절히 나누어 각 부품이 안정적으로 작동할 수 있도록 합니다.

      o 예시: 멀티레벨 전원 공급 장치에서 서로 다른 전압 레벨로 분배.

3. 에너지 소산

   파워필름 저항기는 고전압 회로에서 에너지를 열로 변환해 과도한 전력을 소산시키는 역할을 합니다. 이는 전원 공급 장치의 안정성을 유지하는 데 중요합니다.

4. 부하 매칭

   저항을 통해 부하 특성에 맞는 전력을 전달하며, 신호 왜곡을 방지합니다.

     o 예시: RF 신호 회로의 임피던스 매칭.

   2) 왜 중요한가?

1. 높은 전력 처리 능력

   Power Supply는 고출력 상태에서 장시간 작동하며, 이에 따라 열이 많이 발생합니다. 파워필름 저항기는 고온 환경에서도 열을 효율적으로 분산시켜 시스템의 안정성을 보장합니다.

2. 노이즈 최소화

   파워필름 저항기는 노이즈를 줄이고 신호 간섭을 방지하여 전원 공급 장치의 신뢰성을 높이는 데 기여합니다.

파워필름 저항기는 전원 공급 장치에서 전류 제한, 전압 분배, 열 관리, 필터링 등 다양한 역할을 통해 회로의 안정성과 효율성을 보장합니다. 특히 고출력과 고신뢰성이 요구되는 환경에서 없어서는 안 될 핵심 부품으로 자리 잡고 있습니다.
