Capítulo 8: Resistores de Película de Potencia
¿Por qué son esenciales los resistores de película de potencia en los dispositivos electrónicos?
Resistores de película de potencia de RMS  |

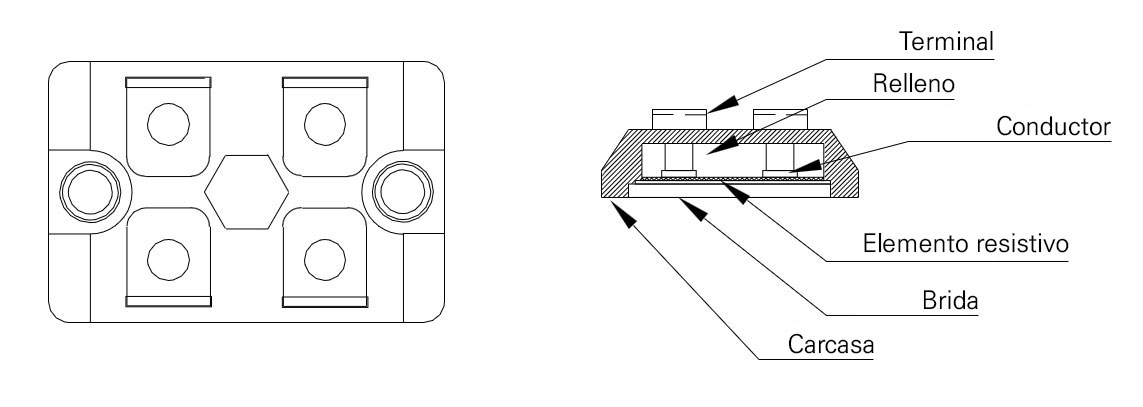

2. Estructura y principio de funcionamiento
Los resistores de película de potencia están compuestos por varios elementos críticos: 1. Sustrato (Brida): Conduce el calor de manera eficiente desde el elemento resistivo. 2. Aislante térmicamente conductor: Proporciona aislamiento entre el elemento resistivo y el sustrato. 3. Elemento resistivo: Una capa de óxido metálico o película metálica depositada sobre el sustrato. 4. Electrodos: Conectan el elemento resistivo con los terminales externos. 5. Revestimiento protector: Protege el resistor contra factores ambientales y daños físicos. |
¿Qué hace especiales a los resistores de película de potencia? • Uniformidad de la película: Garantiza un flujo de corriente constante a través de películas resistivas uniformemente aplicadas • Gestión térmica: Su estructura permite una excelente conducción del calor, y cuando se combina con enfriamiento forzado (disipadores, ventiladores), funcionan de manera confiable incluso bajo cargas de potencia elevadas. • Baja inductancia: El diseño basado en película minimiza la inductancia, permitiendo una limitación de corriente sin distorsión en señales de alta frecuencia. |
3. Ventajas de los resistores de película de potencia
1. Alta capacidad de manejo de potencia - Con un diseño montado en brida, estos resistores soportan una densidad de potencia muy alta, especialmente cuando se usan con sistemas de enfriamiento como disipadores térmicos o refrigeración líquida. 2. Excelente estabilidad térmica - A diferencia de los resistores comunes, los resistores de película de potencia mantienen un rendimiento estable bajo enfriamiento forzado. 3. Capacidad de ajuste mediante láser - Los valores de resistencia pueden ajustarse con alta precisión utilizando recorte láser. 4. Características superiores en alta frecuencia - Ofrecen un rendimiento sobresaliente en circuitos de alta frecuencia sin distorsión. |
• Limitación de corriente: Protege otros componentes del circuito controlando el flujo de corriente. • Regulación de voltaje: Distribuye o reduce el voltaje para mantener niveles deseados. • Atenuación de señales: Ajusta la intensidad de señales para un procesamiento preciso. • División de voltaj: Proporciona valores de voltaje precisos en circuitos divisores. • Protección del circuito: Previene daños por sobrecorriente. |
Aplicaciones • Electrónica automotriz: Módulos de control del motor, sensores y sistemas de iluminación. • Equipos industriales: Motores, generadores y transformadores. • Electrónica de consumo: Televisores, computadoras, teléfonos inteligentes. • Sistemas de comunicación: Procesamiento y filtrado de señales para preservar la integridad de la señal. |
Los resistores de película de potencia se han vuelto indispensables en la electrónica moderna gracias a su versatilidad y fiabilidad.
1. Alta densidad de potencia - Ideales para diseños de circuitos compactos con altos requisitos de potencia. 2. Larga vida útil - Su durabilidad excepcional y resistencia térmica reducen las necesidades de mantenimiento. - Excelente respuesta en frecuencia para un funcionamiento confiable a largo plazo. |
6. Importancia en las unidades de suministro de energía (PSU)
1. Limitación de corriente y protección del circuito - Evitan daños en los componentes al limitar el exceso de corriente. 2. División de voltaje - Distribuyen los niveles de voltaje dentro de fuentes de alimentación multinivel. 3. Disipación de energía - Convierten el exceso de potencia en calor, manteniendo la estabilidad de la PSU. 4. Adaptación de carga - Proporcionan coincidencia de impedancia en los circuitos, evitando la distorsión de señales. |
Por qué son esenciales • Alta capacidad de manejo de potencia: Garantiza un flujo de corriente estable a través de películas resistivas uniformes. • Reducción de ruido: Minimiza el ruido eléctrico y las interferencias, mejorando la fiabilidad de la PSU. |
7. Conclusión
